# 关于项目源码


项目地址：https://github.com/Hbuilderx/screen-adapter-demo

# 关于兼容性问题

看到很多小伙伴出现了各种各样的兼容性问题，这里大概率是兼容性问题，下面是我的工程配置，版本比较老 注意 package.json 中 vue-cli、vue 、 sass 和 sass-loader 的版本

{
  "name": "chongqing-building-pc",
  "version": "0.1.0",
  "private": true,
  "scripts": {
    "serve": "vue-cli-service serve",
    "build": "vue-cli-service build"
  },
  "dependencies": {
    "axios": "^0.25.0",
    "bus-front": "^0.5.29",
    "core-js": "^3.6.5",
    "echarts": "^5.1.2",
    "element-resize-detector": "^1.2.3",
    "element-ui": "^2.15.5",
    "highcharts": "^9.3.2",
    "lodash": "^4.17.21",
    "pubsub-js": "^1.9.4",
    "vue": "^2.6.11",
    "vue-router": "^3.2.0",
    "vuex": "^3.4.0"
  },
  "devDependencies": {
    "@vue/cli-plugin-babel": "~4.5.0",
    "@vue/cli-plugin-router": "~4.5.0",
    "@vue/cli-plugin-vuex": "~4.5.0",
    "@vue/cli-service": "~4.5.0",
    "mockjs": "^1.1.0",
    "sass": "^1.26.5",
    "sass-loader": "^8.0.2",
    "vue-template-compiler": "^2.6.11"
  },
  "browserslist": [
    "> 1%",
    "last 2 versions",
    "not dead"
  ]
}

# 关于大分辨率尺寸调试的问题

有时候我们开发大屏，分辨率可能很大，比如 6000*3200 、 5200*2000 、 3840*2160 等 6k、5k、4k 屏幕时，如果自己的显示器分辨率不够，又申请不到合适的显示器时，可以使用谷歌浏览器模拟一个，具体操作如下

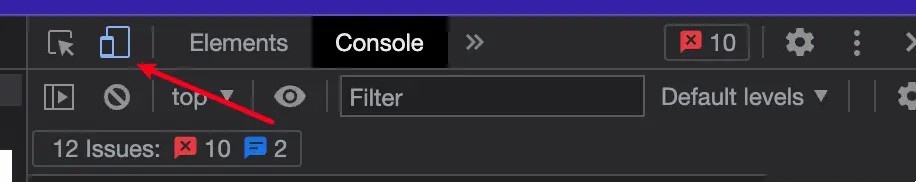

1. 打开控制台，点击设备按钮

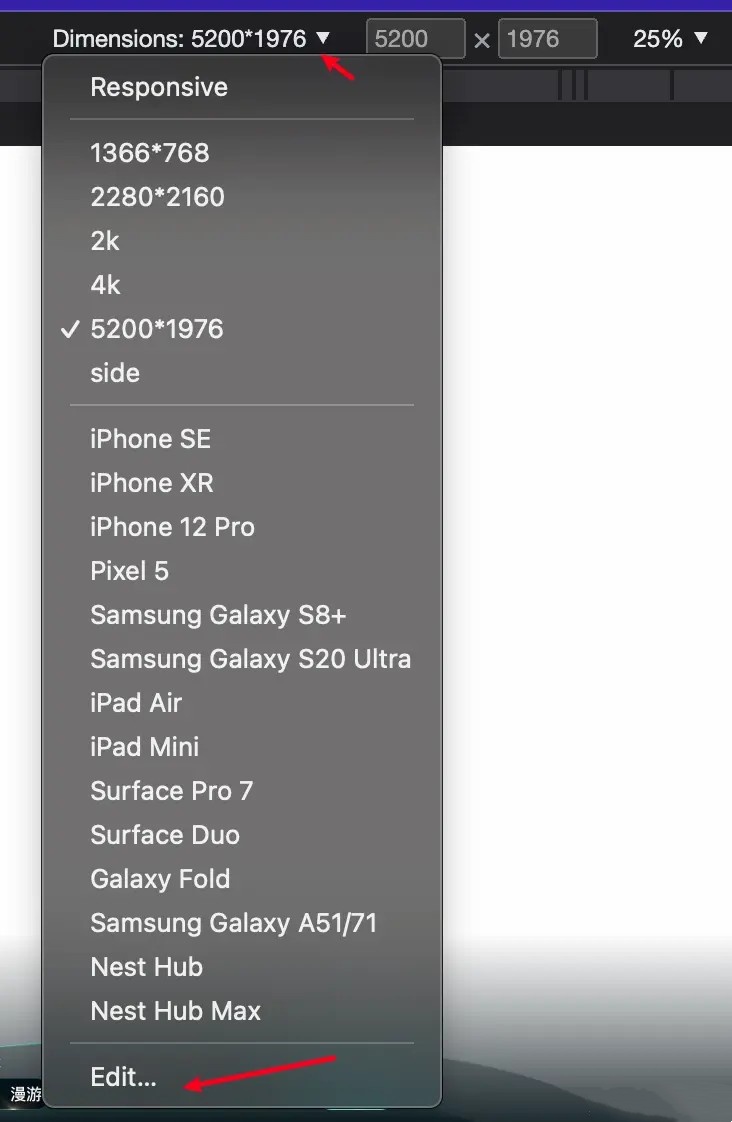

2. 选择自定义设备

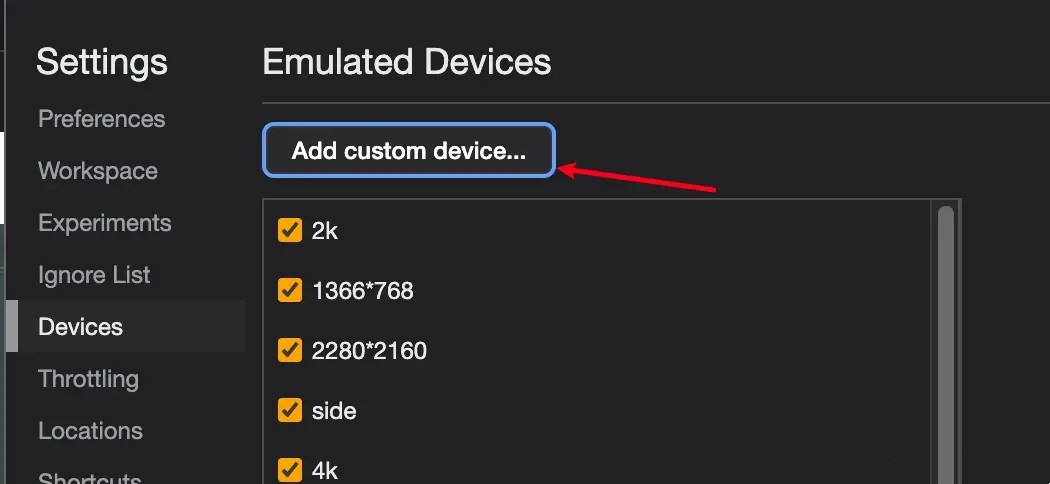

3. 选择 Add custom device...

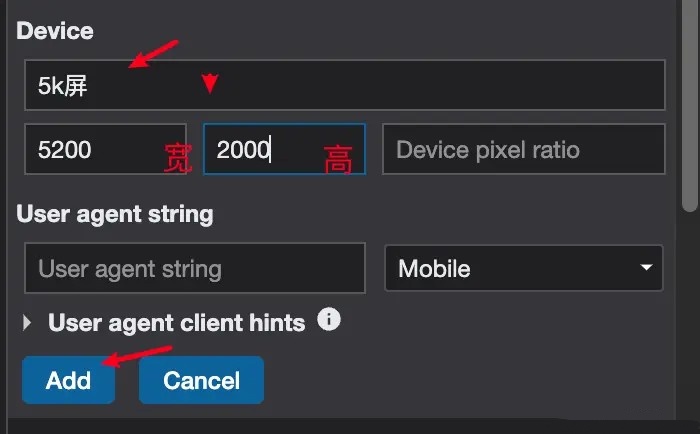

4. 输入设备参数

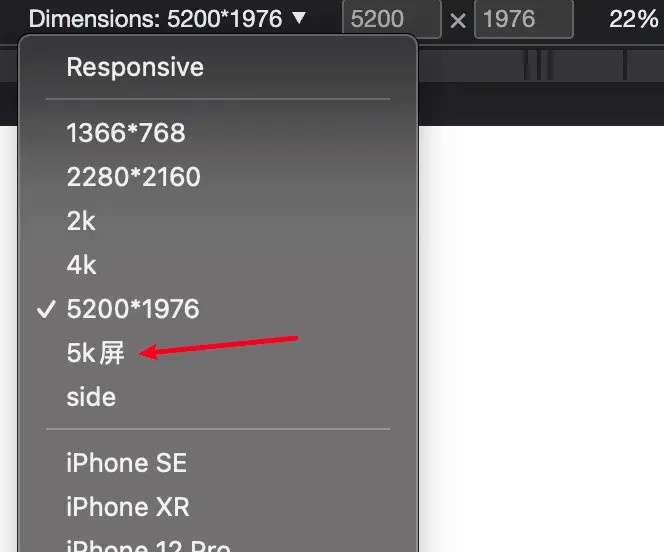

4. 然后就可以选择设备列表了


# 前言

在做了很多大屏的项目之后，针对于屏幕适配，说实话有很多解决方案，例如媒体查询、scale 缩放、Rem、vw 等等，但每种方案都有其特定的使用场景，面对不同的项目，我们首先考虑的不是哪种方案最好，而是最合适。

总结了我司做的大屏项目以后，我写了这篇大屏适配完全解决方案，希望对您有所帮助。

# 先看项目效果图

# 项目 1：地铁三维可视化大屏系统

总分辨率为固定为 9600*2160，分为左 -- 中 -- 右三块屏幕拼接而成， 不会适配过大过小的屏幕

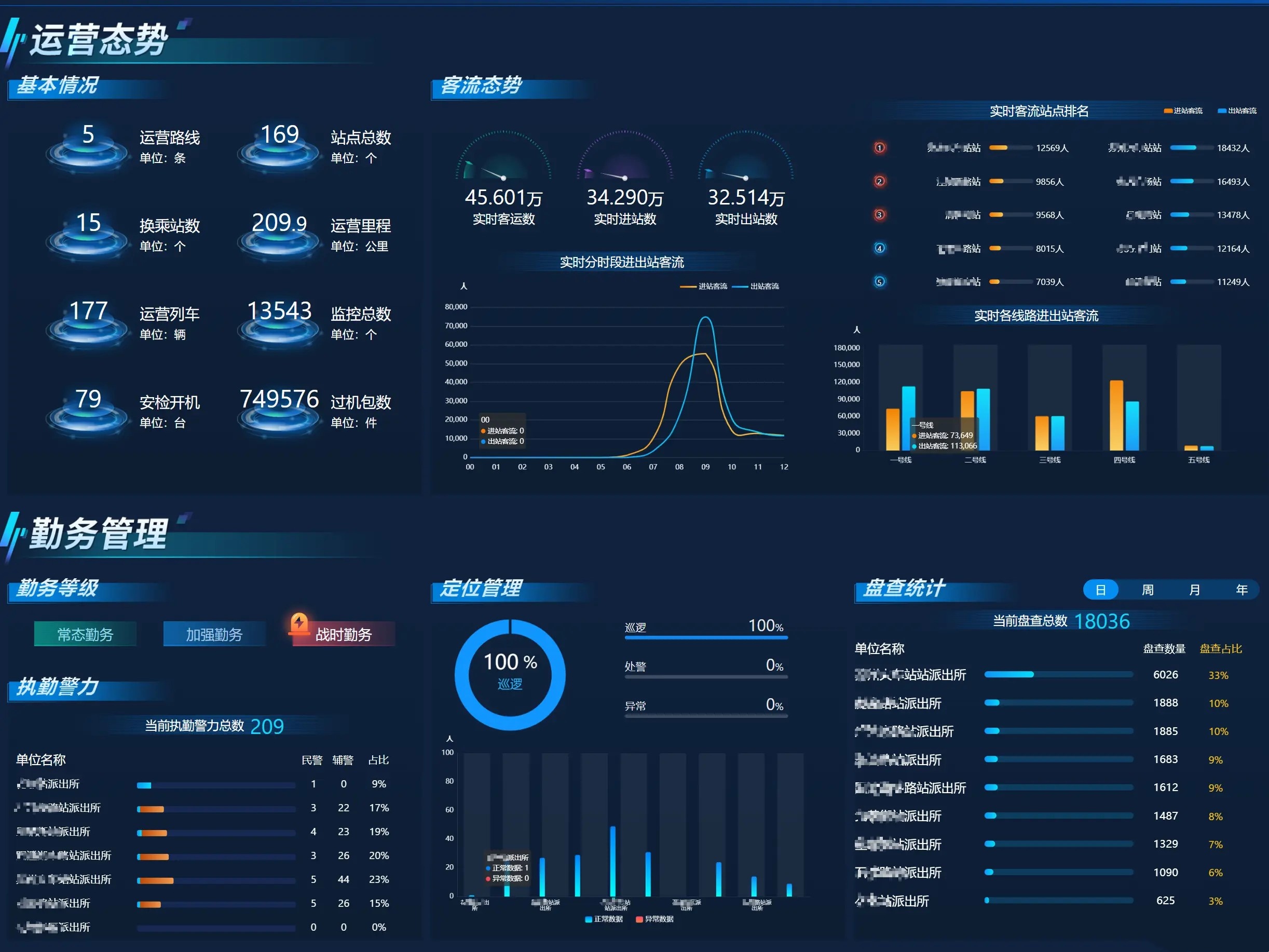

# 左屏分辨率：2880*2160


# 中屏分辨率：3840*2160


# 右屏分辨率：2880*2160

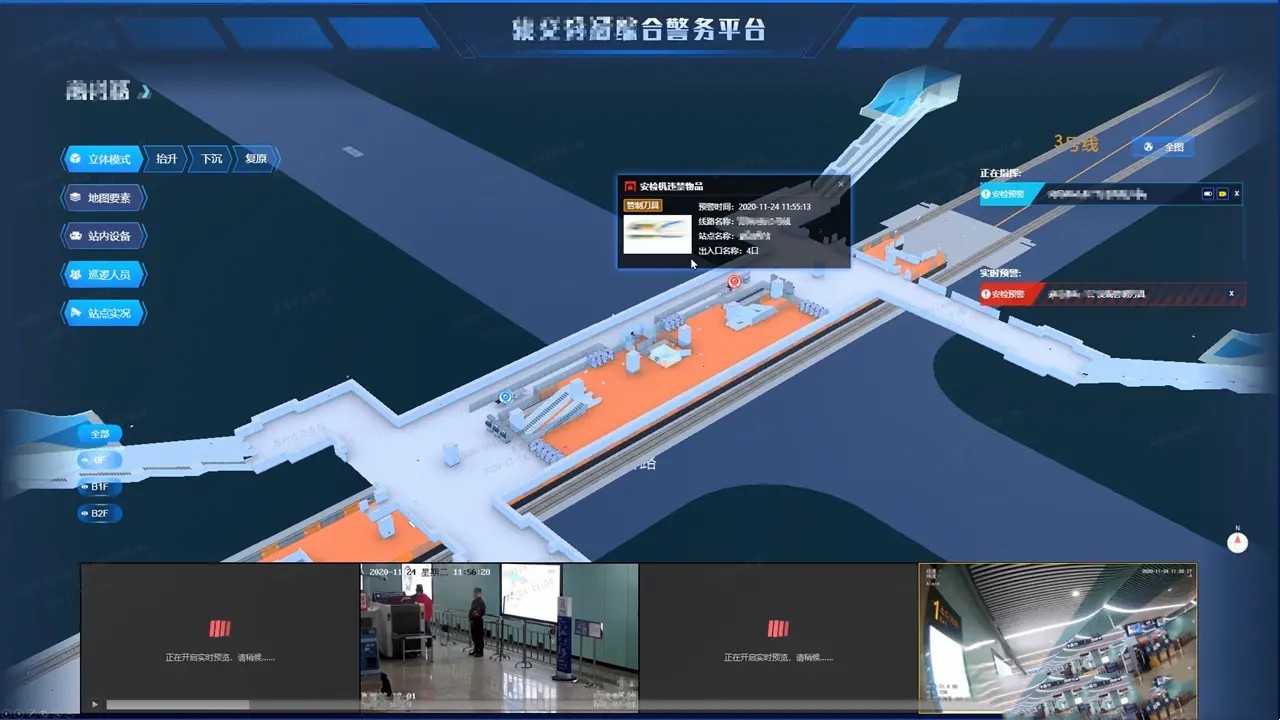

# 左中右拼接效果


# 项目 2：景区数字孪生平台

基础分辨率为 1920*1080，要求向上向下能适配 16:9 的屏幕

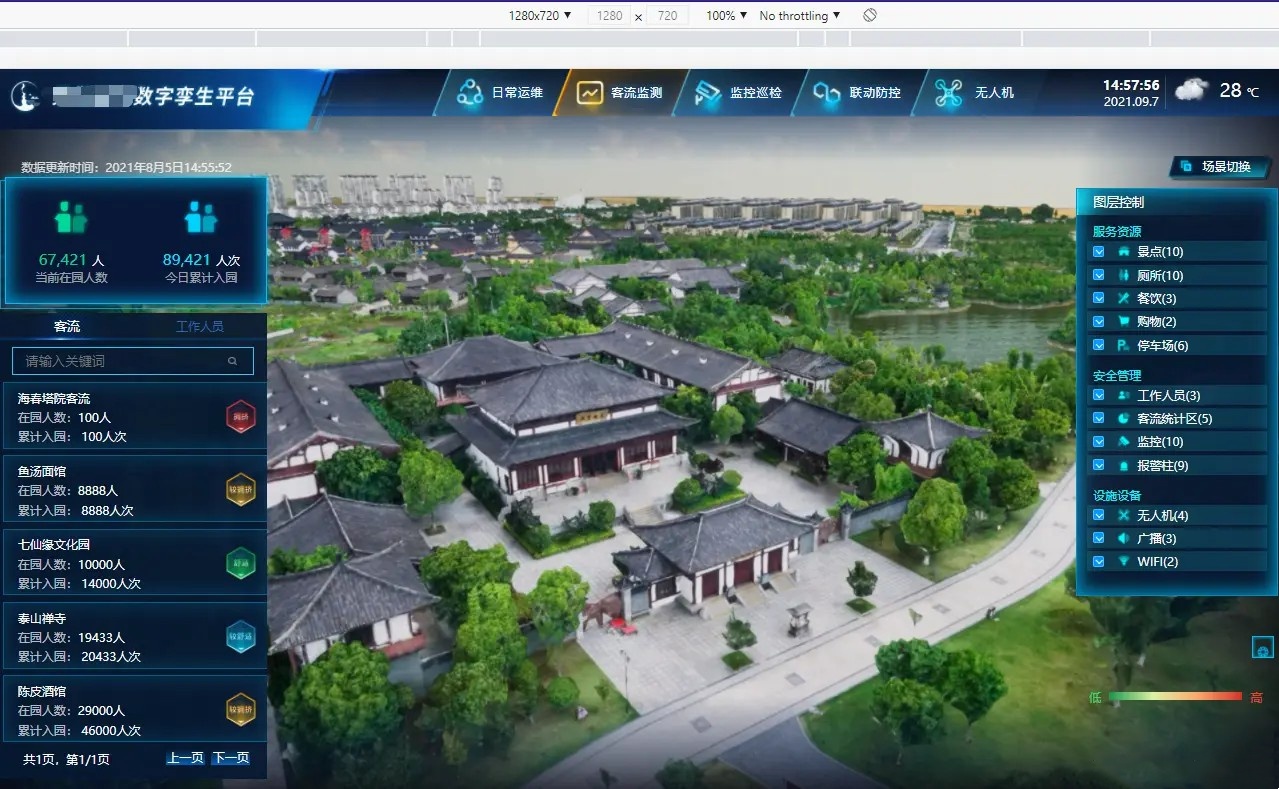

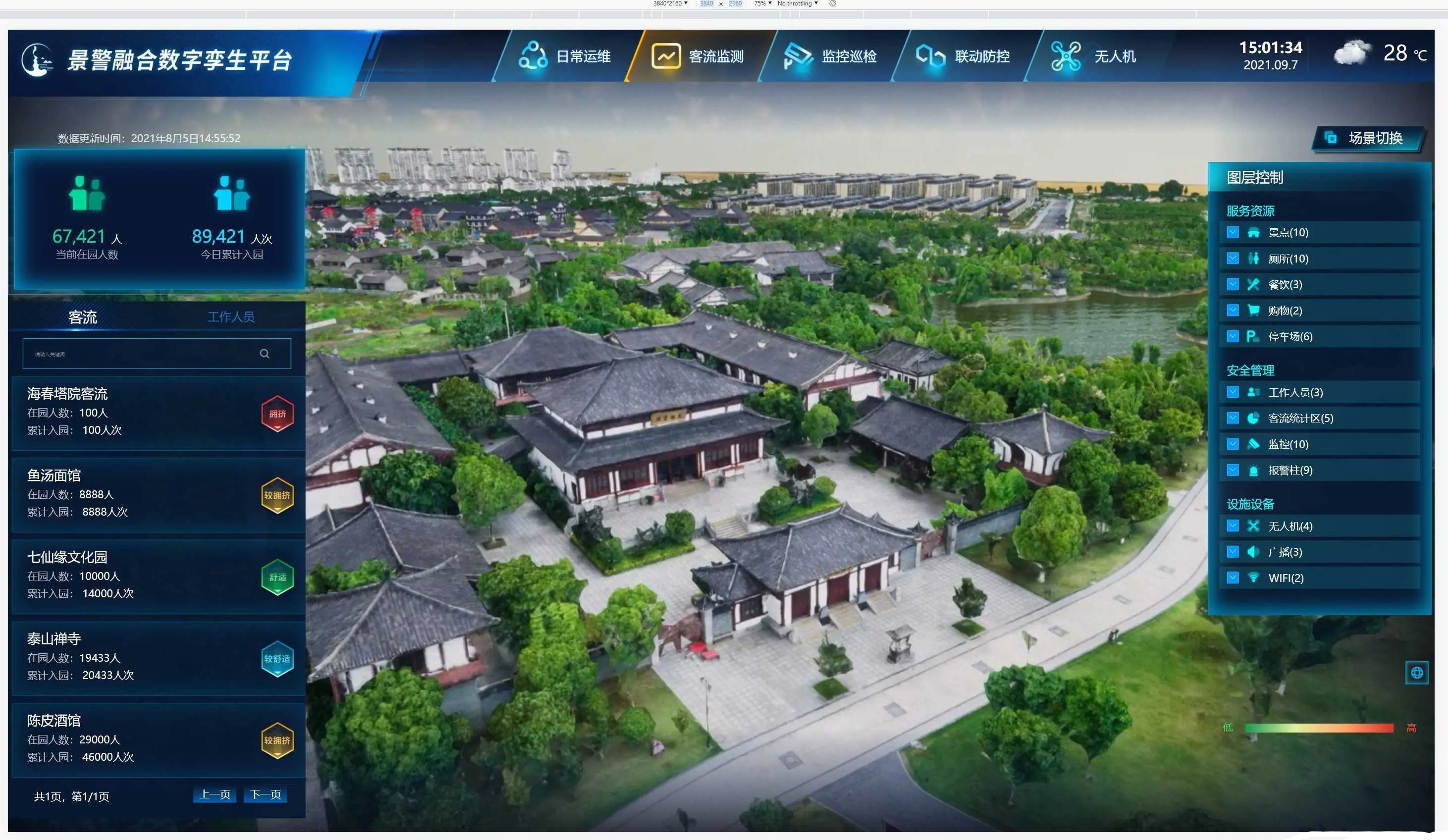

# 1920*1080

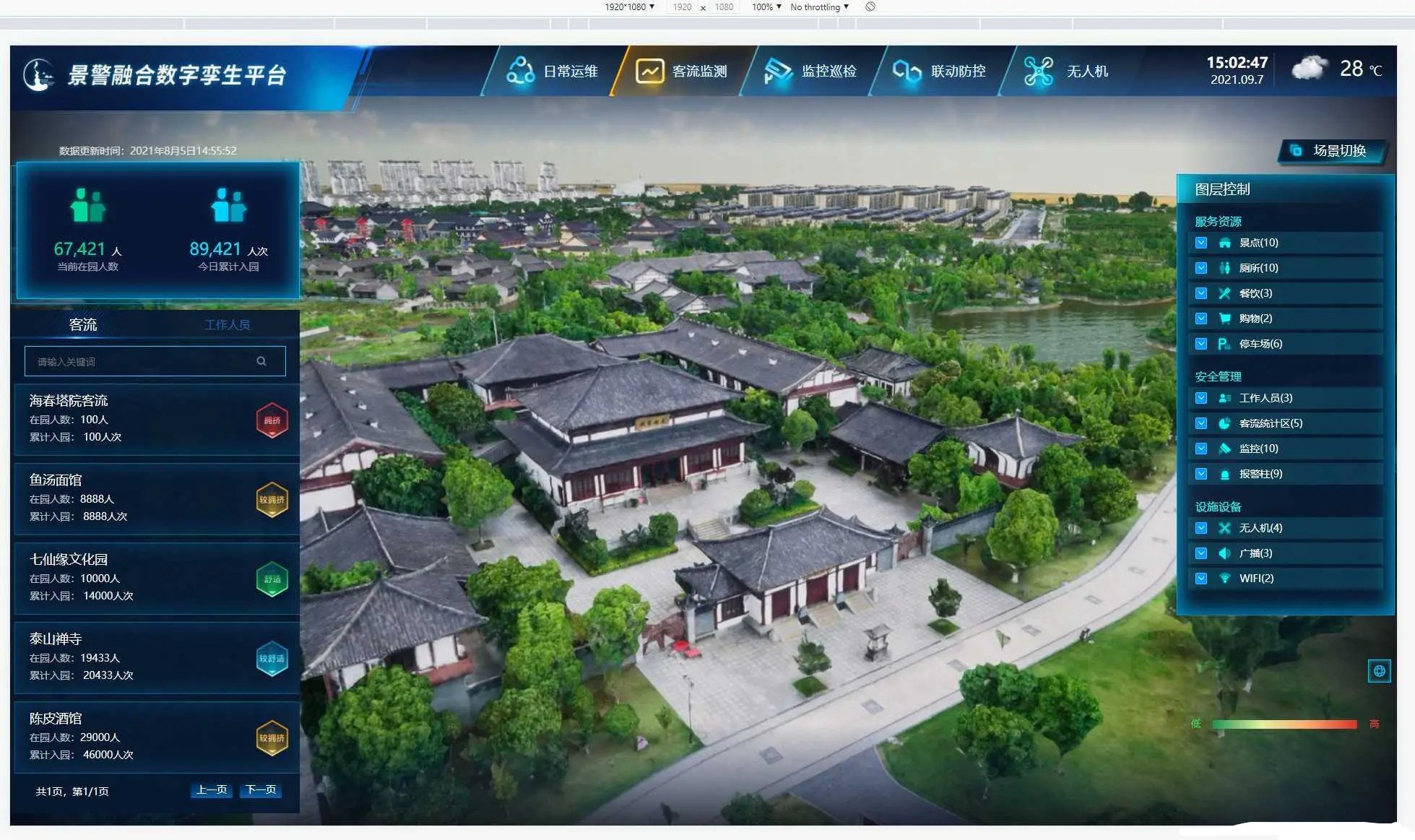

# 1280*720


# 2560*1440


# 3840*2160


# 7480*3240


# 项目 3：xxx 园区态势感知平台

多个 2880*2160 拼接

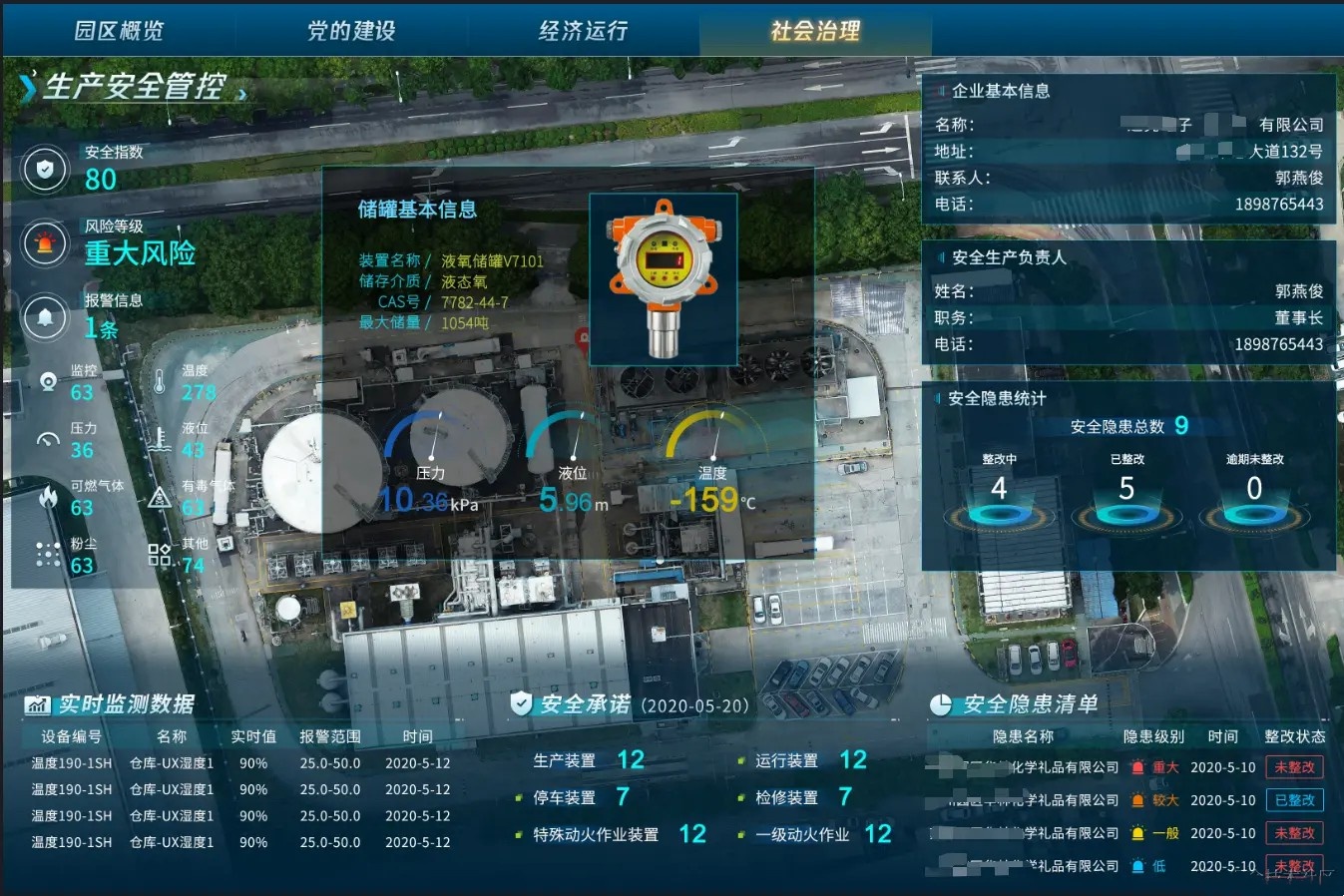

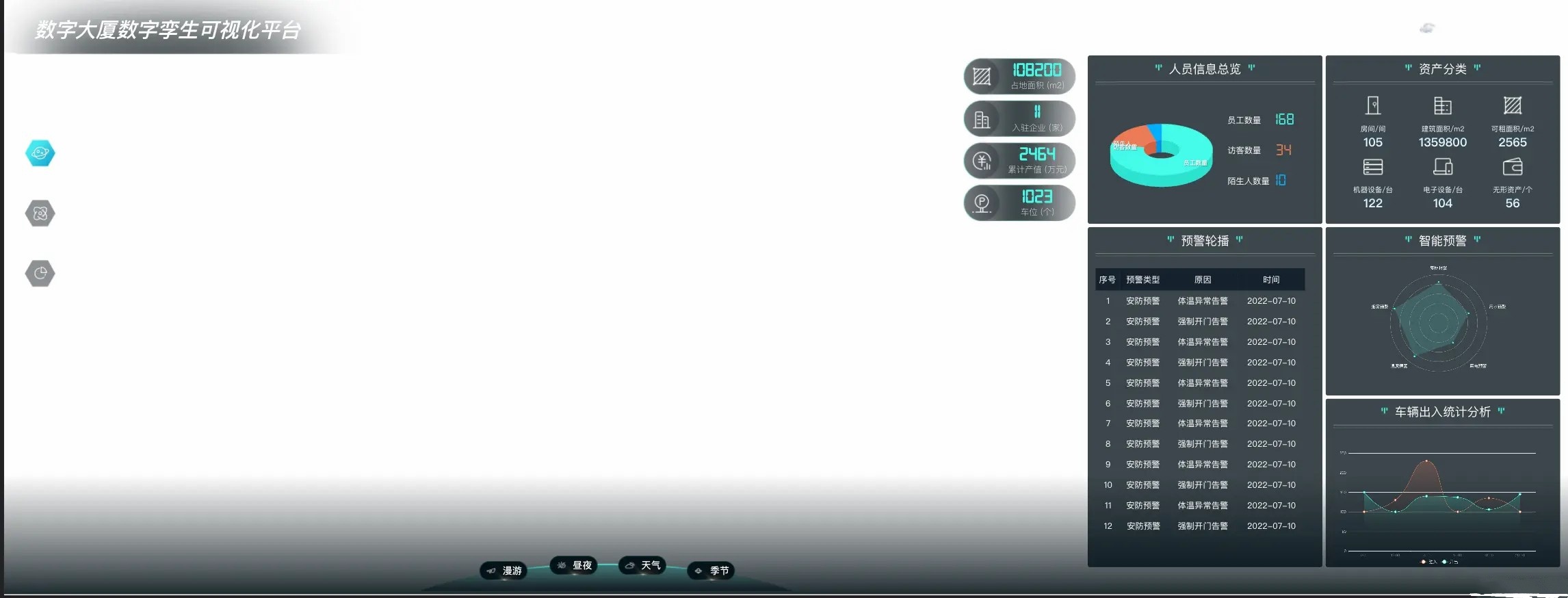

# 2880*2160


# 项目 4： xxx 综合执法平台

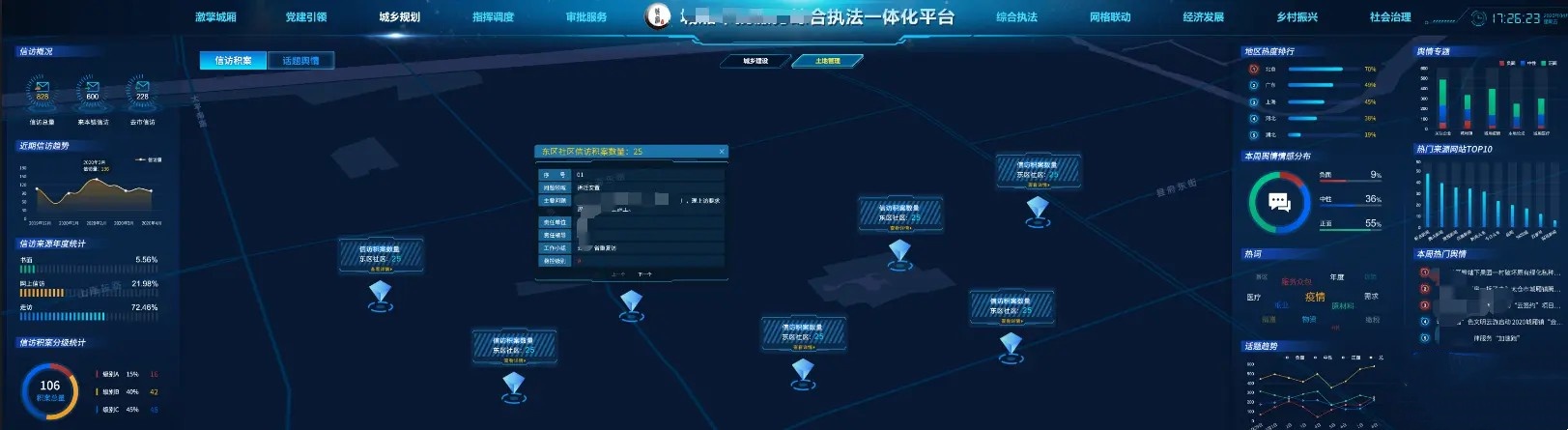

# 6000*2160


# 适配方案

适配方案不单单只是屏幕适配，包括里面的图标、DOM 元素都要考虑到，下面分开来介绍

# 屏幕适配

# vw 和 vh 适配方案
  • 按照设计稿的尺寸，将 px 按比例计算转为 vw 和 vh
  • 转换公式如下
假设设计稿尺寸为1920*1080（做之前一定问清楚UI设计稿的尺寸）
	即：
	网页宽度=1920px
	网页高度=1080px
	我们都知道
	网页宽度=100vw
	网页宽度=100vh

	所以，在1920x*1080px的屏幕分辨率下

	1920px = 100vw

	1080px = 100vh

	这样一来，以一个宽300px和200px的div来说，其作所占的宽高，以vw和vh为单位，计算方式如下:

	vwDiv = (300px / 1920px ) * 100vw
	vhDiv = (200px / 1080px ) * 100vh

	所以，就在1920*1080的屏幕分辨率下，计算出了单个div的宽高

	当屏幕放大或者缩小时，div还是以vw和vh作为宽高的，就会自动适应不同分辨率的屏幕
所以，我们每次写 css 时转换一下就好了，但是用计算器很慢，所以，我们要借助 scss 的函数来帮我们计算
# 安装 scss
npm install sass@1.26.5 sass-loader@8.0.2  --save
# 封装计算工具函数
  • 在 src/styles 下新建一个 utils.scss 文件，定义好设计稿的宽度和高度两个变量
  • 在这里使用 scss 内置的 math.div 函数，定义两个 vw 和 vh 的计算函数
  • 我们传入具体的像素值，其帮我们自动计算出 vw 和 vh 的值
util.scss
// 使用 scss 的 math 函数，https://sass-lang.com/documentation/breaking-changes/slash-div
@use "sass:math";
// 默认设计稿的宽度
$designWidth:1920;
// 默认设计稿的高度
$designHeight:1080;
//px 转为 vw 的函数
@function vw($px) {
  @return math.div($px , $designWidth) * 100vw;
}
//px 转为 vh 的函数
@function vh($px) {
  @return math.div($px , $designHeight) * 100vh;
}
# 路径配置
我这里使用的是 vue2.6 和 vue-cli3 搭建的 vue 项目，所以，我只需要在 vue.config.js 里配置一下 utils.scss 的路径，就可以全局使用了
const path = require('path')
function resolve(dir) {
  return path.join(__dirname, dir)
}
module.exports={
	publicPath: '',
	configureWebpack: {
	  name: "app name",
	  resolve: {
	    alias: {
	      '@': resolve('src')
	    }
	  }
	},
	css:{
            // 全局配置 utils.scss, 详细配置参考 vue-cli 官网
            loaderOptions:{
                sass:{
                     prependData:`@import "@/styles/utils.scss";`
                }
            }
	}
}
# 在.vue 文件中使用
<template>
	<div class="box">
	</div>
</template>
<script>
    export default{
        name: "Box",
    }
</script>
<style lang="scss" scoped="scoped">
    /*
     直接使用 vw 和 vh 函数，将像素值传进去，得到的就是具体的 vw vh 单位
     */
    .box{
        width: vw(300);
        height: vh(100);
        font-size: vh(16);
        background-color: black;
        margin-left: vw(10);
        margin-top: vh(10);
        border: vh(2) solid red;
    }
</style>
# 动态 DOM 元素适配
有的时候可能不仅在 .vue 文件中使用，比如在 js 中动态创建的 DOM 元素
它可能是直接渲染到 html 里面的
let oDiv = document.createElement('div')
document.body.appendChild(oDiv)
这样的话，我用了以下两种处理方式，来给创建的 div 设置样式
# 1. 定义全局的 class 样式
在 scr/styles 目录下新建一个 global.scss 文件，在 main.js 中引入
global.css
.global-div{
        width: vw(300);
        height: vw(200);
        background-color: green;
    }
main.js
import './styles/global.scss'
使用时，给创建的 div 设置 className
let oDiv = document.createElement('div')
oDiv.className = "global-div"
# 2. 定义 js 样式处理函数
这种处理方式和 scss 处理函数类似，只不过使用了纯 js 将 px 转为 vw 和 vh
在 src/utils 目录下新建一个 styleUtil.js 文件，内容如下
// 定义设计稿的宽高
const designWidth = 1920;
const designHeight = 1080;
let styleUtil = {
    //px 转 vw
    px2vw: function (_px) {
        return _px * 100.0 / designWidth + 'vw';
    },
		//px 转 vh
    px2vh: function (_px) {
        return _px * 100.0 / designHeight + 'vh';
    },
};
export default styleUtil;
使用时，单独设置宽高等属性
import styleUtil from "./src/utils/styleUtil.js"
let oDiv = document.createElement('div')
oDiv.style.width = styleUtil.px2vw(300)
oDiv.style.height = styleUtil.px2vh(200)
oDiv.style.margin = styleUtil.px2vh(20)
不过这种使用方式有种弊端，就是屏幕尺寸发生变化后，需要手动刷新一下才能完成自适应调整
# Echarts 图表适配和封装
# 为何要封装？
  • 每种图表的 option 配置都有类似，每次都要在业务代码里重写，十分冗余
  • 在同一个项目中，各类图表设计十分相似，甚至是相同，没必要一直做重复工作
  • 可能有一些开发者忘记考虑 echarts 更新数据的特性，以及窗口缩放时的适应问题。这样导致数据更新了 echarts 视图却没有更新，窗口缩放引起 echarts 图形变形问题
# 封装后实现的效果
  • 业务数据和样式配置数据分离，我只需要传入业务数据就行了
  • 它的大小要完全由使用者决定
  • 不会因为缩放出现变形问题，而是能很好地自适应
  • 有时候某个图表的样式可能有点不一样，希望能保留自己配置样式的灵活性
  • 无论传入什么数据都能正确地更新视图
  • 如果我传入的数据为空，能展示一个空状态
# 封装的建议
  • 将所有的图表组件都放在 components/Chart 文件夹中
  • 每种图表单独新建一个文件夹，如 components/Chart/PieChart ， components/Chart/LineChart 等
  • 每种图表中都有一个默认的 defaultOption.js 配置文件
  • 图表的须有一个 README.md 文件
# 依赖项
  • "echarts": "^5.1.2",
  • "element-resize-detector": "^1.2.3",
  • "lodash": "^4.17.21",
# 具体封装，以饼图为例
<template>

	<h3 v-if="isSeriesEmpty">暂无数据</h3>

	<div v-else class="chart">

	</div>
</template>
<script>

import * as Echarts from "echarts"
import ResizeListener from "element-resize-detector";
import { merge, isEmpty } from "lodash";
import {basicOption} from "./defaultOption.js"
import {pieChartColor} from "./../color.js"
	export default{
            name: "PieChart",
            props: {
                // 正常的业务数据，对应 echarts 饼图配置中 series [0].data
                seriesData: {
                  type: Array,
                  required: true,
                  default: () => [],
                },
                // 表示需要特殊定制的配置
                // 一般 UI 会规定一个统一的设计规范（比如颜色，字体，图例格式，位置等）
                // 但不排除某个图标会和设计规范不同，需要特殊定制样式，所以开放这个配置，增强灵活性
                extraOption: {
                  type: Object,
                  default: () => ({}),
                },
              },
              data() {
                return {
                  chart: null,
                };
              },
                computed:{
                        isSeriesEmpty() {
                          return (
                            isEmpty(this.seriesData) || this.seriesData.every((item) => !item.value)
                          );
                        },
                },
              watch: {
                seriesData: {
                  deep: true,
                  handler() {
                    this.updateChartView();
                  },
                },
              },
            mounted() {
                    this.chart = Echarts.init(this.$el);
                    this.updateChartView();
                    window.addEventListener("resize", this.handleWindowResize);
                    this.addChartResizeListener();
            },
            beforeDestroy() {
              window.removeEventListener("resize", this.handleWindowResize);
            },
            methods:{
                    /* 合并配置项和数据，对于需要自定义的配置项以及数据，使用 merge 函数将其合并为一个 option */
                assembleDataToOption() {
                    // 这部分的图例 formatter 取决于 UI 要求，如果你的项目中不需要，就可以不写 formatter
                    // 由于 echarts 版本的迭代，这里的写法也有稍许改变
                    const formatter = (name) => {
                            const total = this.seriesData.reduce((acc, cur) => acc + cur.value, 0);
                            const data = this.seriesData.find((item) => item.name === name) || {};
                            const percent = data.value
                                    ? `${Math.round((data.value / total) * 100)}%`
                                    : "0%";
                            return `${name} ${percent}`;
                    };
                    return merge(
                            {},
                            basicOption,
                            { color: pieChartColor },
                            {
                                    legend: { formatter },
                                    series: [{ data: this.seriesData }],
                            },
                            this.extraOption
                    );
                },
                    /**
                     * 对 chart 元素尺寸进行监听，当发生变化时同步更新 echart 视图
                     */
                    addChartResizeListener() {
                            const instance = ResizeListener({
                                strategy: "scroll",
                                callOnAdd: true,
                            });
                            instance.listenTo(this.$el, () => {
                                if (!this.chart) return;
                                this.chart.resize();
                            });
                    },
                    /**
                     * 更新 echart 视图
                     */
                    updateChartView() {
                        if (!this.chart) return;
                        const fullOption = this.assembleDataToOption();
                        this.chart.setOption(fullOption, true);
                    },
                    /**
                     * 当窗口缩放时，echart 动态调整自身大小
                     */
                    handleWindowResize() {
                        if (!this.chart) return;
                        this.chart.resize();
                    },
            }
	}
</script>
<style scoped="scoped" lang="scss">
    .chart {
        width: 100%;
        height: 100%;
    }
</style>
# 图表宽高自适应
这里直接设置为 100%，使用期父元素的宽高，这父元素可以直接使用我们封装的 scss 函数
.chart {
    width: 100%;
    height: 100%;
 }
# 图表字体、间距等尺寸自适应
  • echarts 的字体大小只支持具体数值（像素），不能用百分比或者 vw 等尺寸，一般字体不会去做自适应，如果需要的话，这里可以对字体写一个自适应的处理函数
  • 默认情况下，这里以你的设计稿是 1920*1080 为例，即网页宽度是 1920px (做之前一定问清楚 UI 设计稿的尺寸）
  • 我把这个函数写在一个单独的工具文件 dataUtil.js 里面，在需要的时候调用
  • 其原理是计算出当前屏幕宽度和默认设计宽度的比值，将原始的尺寸乘以该值
  • 另外，其它 echarts 的配置项，比如间距、定位、边距也可以用该函数
dataUtil.js
/* Echarts 图表字体、间距自适应 */
export const fitChartSize = (size,defalteWidth = 1920) => {
  let clientWidth = window.innerWidth||document.documentElement.clientWidth||document.body.clientWidth;
  if (!clientWidth) return size;
  let scale = (clientWidth / defalteWidth);
  return Number((size*scale).toFixed(3));
}
我使用的是 vue 框架，可以将此函数挂载到原型上
import {fitChartSize} from '@src/utils/dataUtil.js'
Vue.prototype.fitChartFont = fitChartSize;
这样你可以在 .vue 文件中直接使用 this.fitChartSize() 调用
# 封装后的图表具体使用
<template>
   /** 饼图的父元素 **/
  <div class="echart-pie-wrap">
   <pie-chart :series-data="dataList" :extra-option="extraOption"></pie-chart>
  </div>
</template>
<script>
import PieChart from "@/components/Chart/PieChart/PieChart.vue"
export default {
  components: {
    PieChart,
  },
  data() {
    return {
      dataList: [
        {
          name: "西瓜",
          value: 20,
        },
        {
          name: "橘子",
          value: 13,
        },
        {
          name: "杨桃",
          value: 33,
        },
      ],
      extraOption: {
        color: ["#fe883a", "#2d90d1", "#f75981", "#90e2a9"],
            grid: {
                top: this.fitChartSize(30),
                right: this.fitChartSize(10),
                left: this.fitChartSize(20),
                bottom: this.fitChartSize(20) // 间距自适应
            },
            textStyle: {
                color: "green",
                fontSize: this.fitChartSize(10) // 字体自适应
            },
      },
    };
  },
};
</script>
<style lang="scss">
    .echart-pie-wrap {
        display: flex;
        justify-content: center;
        align-items: center;
        width: vw(300);
        height: vh(300);
        margin: 1vw auto;
    }
</style>
# 关于图表封装的源码说明
  • 在源码中，我用到了 lodash 的一个公共函数 merge, 用它来合并图表的配置项。后续的来源对象属性会覆盖之前同名的属性
  • 另外一个用到的函数 isEmpty，当我传入的业务数据为空时，比如空数组 []、undefined、null 时，都会被认为这是一个无数据的情况，这时候我们就展示一个空状态的组件，它可能由一张背景图构成；
  • 在绑定到具体的 DOM 元素时，我没有用 querySelector 选择器去选择一个类或者是用 Math.random 生成的 id，因为这两者都不是绝对可靠的，我直接使用当前 vue 示例关联的根 DOM 元素 $el
  • 我监听窗口大小的变化，并为这种情况添加对应的事件处理函数 --echarts 自带的 resize 方法，使 echarts 图形不会变形
  • 将对应 DOM 的宽高设为 100%，让其大小完全由使用者提供的容器控制
  • setOption 方法的第二个参数表示传入的新 option 是否不与之前的旧 option 进行合并，默认居然是 false，即合并。这显然不行，我们需要每次的业务配置都是完全独立的
  • 命名非常语义化，一看就懂
  • 保留了自己需要单独配置一些定制样式的灵活性，即 extraOption
  • 将图表字体自适应函数单独解耦，保持灵活性
# defaultOption.js 应该包括哪些内容？
  • 正常情况下暴露一个基础配置 basicOption 就可以了
  • 如果你需要处理字体和间距大小自适应，请在这里引入 fitChartSize 函数
import {fitChartSize} from "@src/utils/dataUtil.js"
export const basicOption = {
	title: {
	    text: "某某手机数据",
	    subtext: "来自xx公司",
	    left: "center",
	  },
	  tooltip: {
	    trigger: "item",
	  },
	  legend: {
	    orient: "vertical",
	    left: "left",
                textStyle: {
                    color: "RGB(254,66,7)",
                    fontSize: fitChartSize(10) // 使用字体自适应
                },
	  },
	  series: [
	    {
	      name: "手机购买占比",
	      type: "pie",
	      radius: "50%",
	      emphasis: {
	        itemStyle: {
	          shadowBlur: 10,
	          shadowOffsetX: 0,
	          shadowColor: "rgba(0, 0, 0, 0.5)",
	        },
	      },
	      data: [], // 这里在使用的时候会被业务数据替换
	    },
	  ],
}
# element-resize-detector 有何作用？
这是一个用于监听 DOM 元素尺寸变化的插件。我们已经对窗口缩放做了监听，但是有时候其父级容器的大小也会动态改变的。 我们对父级容器的宽度进行监听，当父级容器的尺寸发生变化时，echart 能调用自身的 resize 方法，保持视图正常。
当然，这个不适用于 tab 选项卡的情况，在 tab 选项卡中，父级容器从 display:none 到有实际的 clientWidth，可能会比注册一个 resizeDetector 先完成，所以等开始监听父级容器 resize 的时候，可能为时已晚。
解决这个问题，最有效的方法还是在切换选项卡时手动去通过 ref 获取 echart 实例，并手动调用 resize 方法，这是最安全的，也是最有效的。
# 总结
以上就是项目适配的所有思路，可看到，我司采用的适配方案比较简单，原理上还是像素转为 vw,vh。
这种方案虽说不是最完美的，但是很大程度上符合我们的业务需求。
转自：https://juejin.cn/post/7009081081760579591#heading-31
