# 一、浏览器概述

目前的主流浏览器有 5 个：Internet Explorer、Firefox、Safari、Chrome 和 Opera 浏览器。根据 StatCounter 浏览器统计数据，目前（截止 2019 年 5 月）Firefox、Safari 和 Chrome 浏览器的总市场占有率将近 83.66%。由此可见，如今开放源代码浏览器在浏览器市场中占据了非常坚实的部分。
以上 5 种浏览器由于有着不同的浏览器内核，造成同样的 html 页面有着不同呈现。Internet Explorer 的内核是 Trident；Firefox 的内核是 Gecko；Chrome、Safari 内核是 Webkit；Opera 的内核则是 Presto。

# 二、浏览器渲染过程

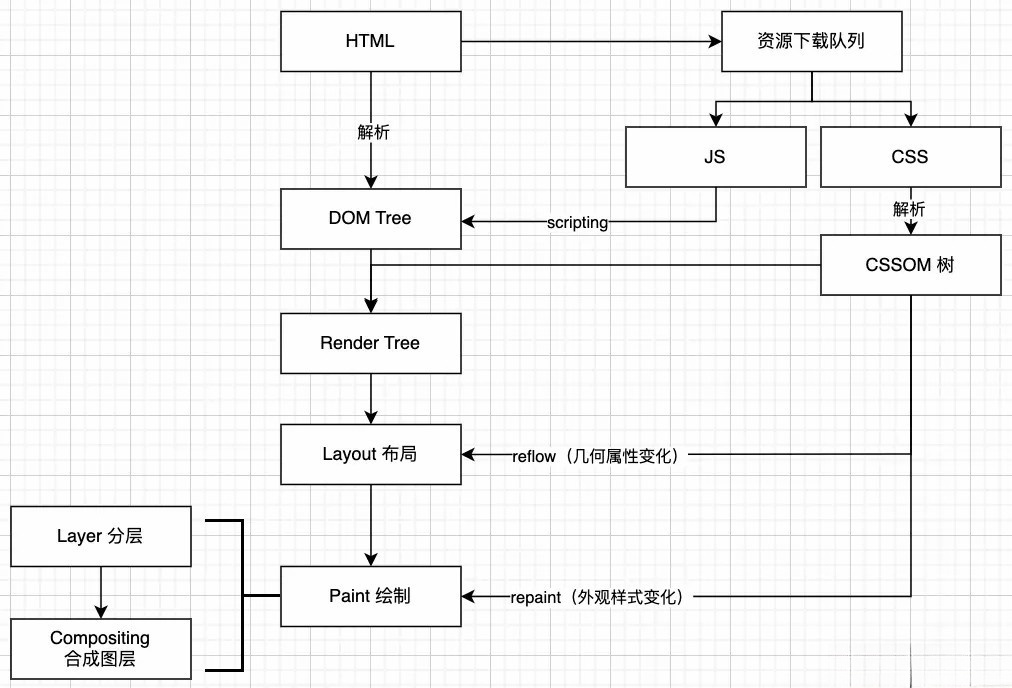

我们先大致看下浏览器渲染关键路径图： image.png

# 1、HTML 解析，构建 DOM 树

浏览器从网络或硬盘中获得 HTML 字节数据后会经过以下流程将字节解析为 DOM 树：

  • 字符编码：先将 HTML 的原始字节数据转换为文件指定编码的字符。
  • 令牌化：然后浏览器会根据 HTML 规范来将字符串转换成各种令牌（如 <html> 、 <body> 、 <p> 这样的标签以及标签中的字符串和属性等都会被转化为令牌，每个令牌具有特殊含义和规则）。
  • 生成节点对象：接着每个令牌都会被转换成定义其属性和规则的对象，即节点对象。
  • 构建 DOM 树：最后将节点对象构建成树形结构，即 DOM 树。HTML 标签之间有复杂的父子关系，树形结构刚好可以诠释这样的关系。

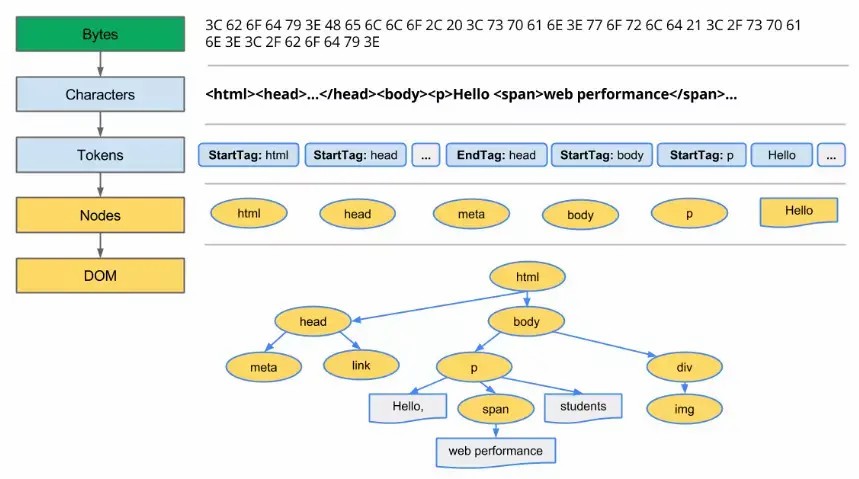

下面通过一段 HTML 代码与配图更好的理解 “字节 -> 字符 -> 令牌 -> 节点对象 -> 对象模型” 这个过程：

<html>
  <head>
    <meta name="viewport" content="width=device-width,initial-scale=1">
    <link href="style.css" rel="stylesheet">
    <title>Critical Path</title>
  </head>
  <body>
    <p>Hello <span>web performance</span> students!</p>
    <div><img src="test.png"></div>
  </body>
</html>


# 2、CSS 解析，构建 CSSOM 树

浏览器解析遇到 <link> 外链、 <style> 内嵌或 HTML 标签 style 属性内联时，浏览器就开始解析 CSS，像构建 DOM 树一样构建 CSSOM 树。style.css 的代码如下：

body { font-size: 16px }
p { font-weight: bold }
span { color: red }
p span { display: none }
img { float: right }

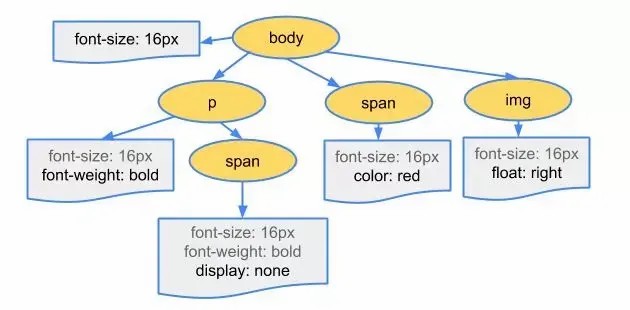

# CSSOM 树

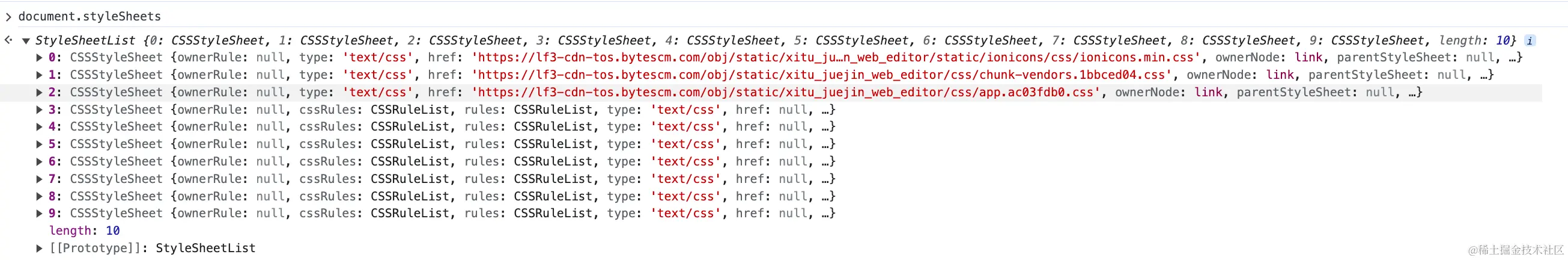

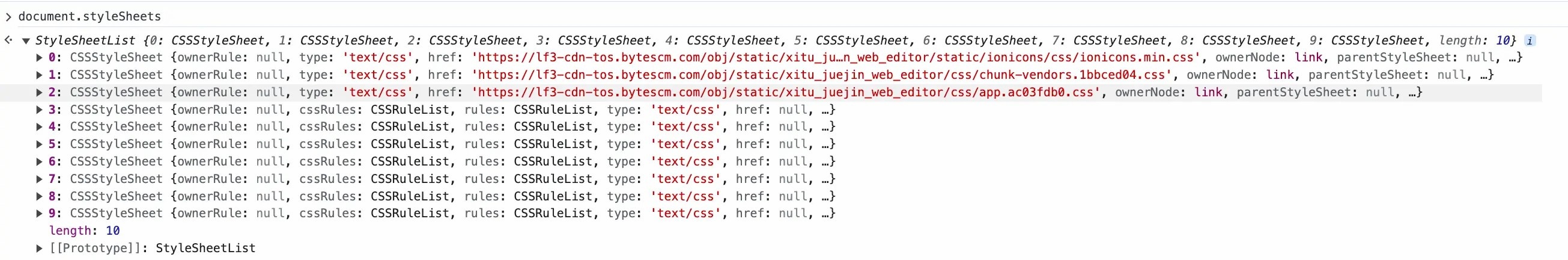

CSSOM 树描述了选择器之间的层级关系，可以在浏览器开发者工具 Console 面板通过 document.styleSheets 命名查看，如下图： image.png

# 3、构建 Render Tree

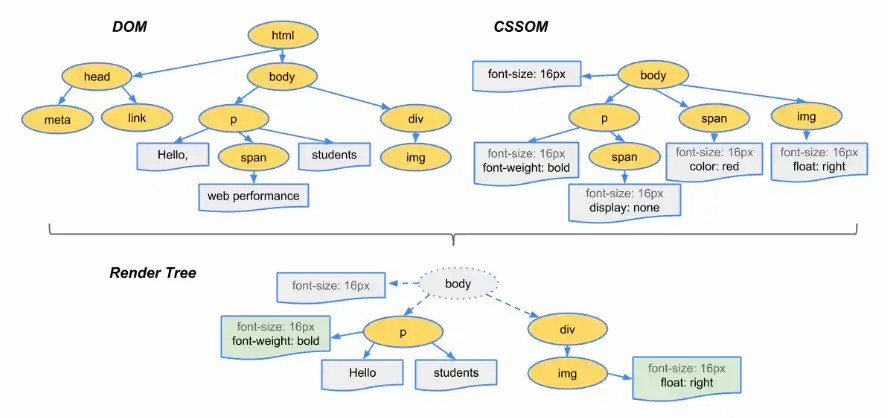

在构建了 DOM 树和 CSSOM 树之后，浏览器只是拥有 2 个相互独立的对象集合，DOM 树描述的文档结构和内容，CSSOM 树描述了对应文档的样式规则，想要渲染出页面，就需要将 DOM 树、CSSOM 树结合在一起，构建渲染树。


# 4、Layout 布局

渲染树构建好后，浏览器得到了每个节点的内容与样式，下一步就是需要计算每个节点在浏览器窗口的确切位置与大小，即 layout 布局。
布局阶段，从渲染树的根节点开始遍历，采用盒子模型的模式来表示每个节点与其他元素之间的距离，从而确定每个元素在屏幕内的位置与大小。

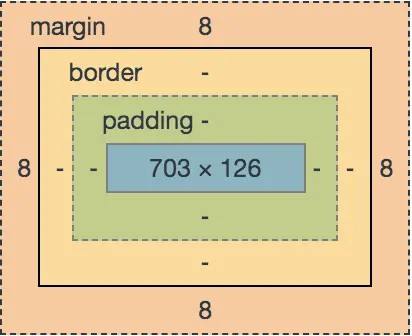

盒子模型：包括外边距（margin），内边距（padding），边框（border），内容（content）。标准盒子模型 width/height = content；IE 盒子模型 width/height = content + padding + border。


# 5、Paint 绘制页面

当 Layout 布局完成后，浏览器渲染引擎开始将渲染树绘制成像，绘制阶段主要经历了 "Layer 分层、compositing 合成"2 个过程后成像在屏幕上。绘制所需要的时间跟 CSS 样式的复杂度成正比。

# Layer 分层树构建

页面元素设计比较复杂的场景，比如 3D 变化、页面滚动、z-index 在 z 轴排序需要渲染引擎为特定的节点生成专用图层，从而生成了一棵分层树。

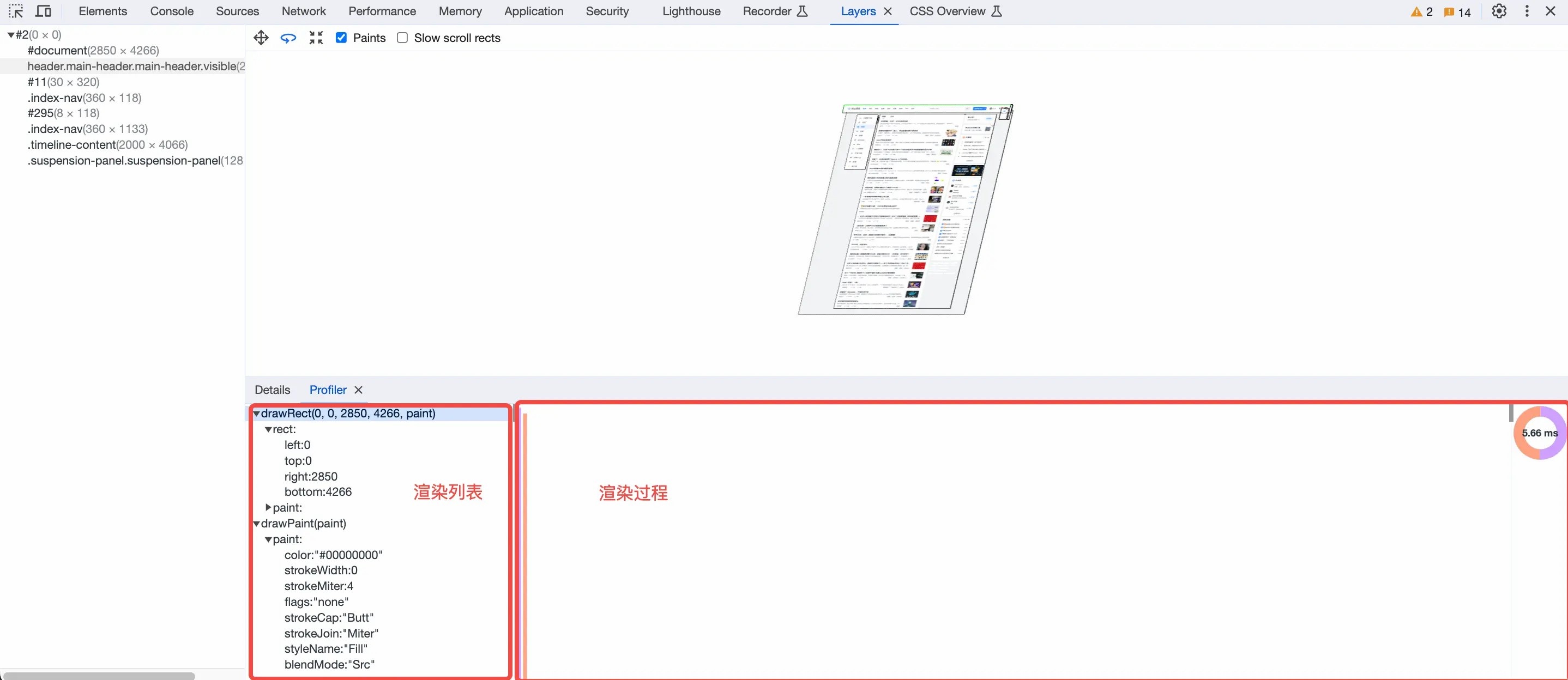

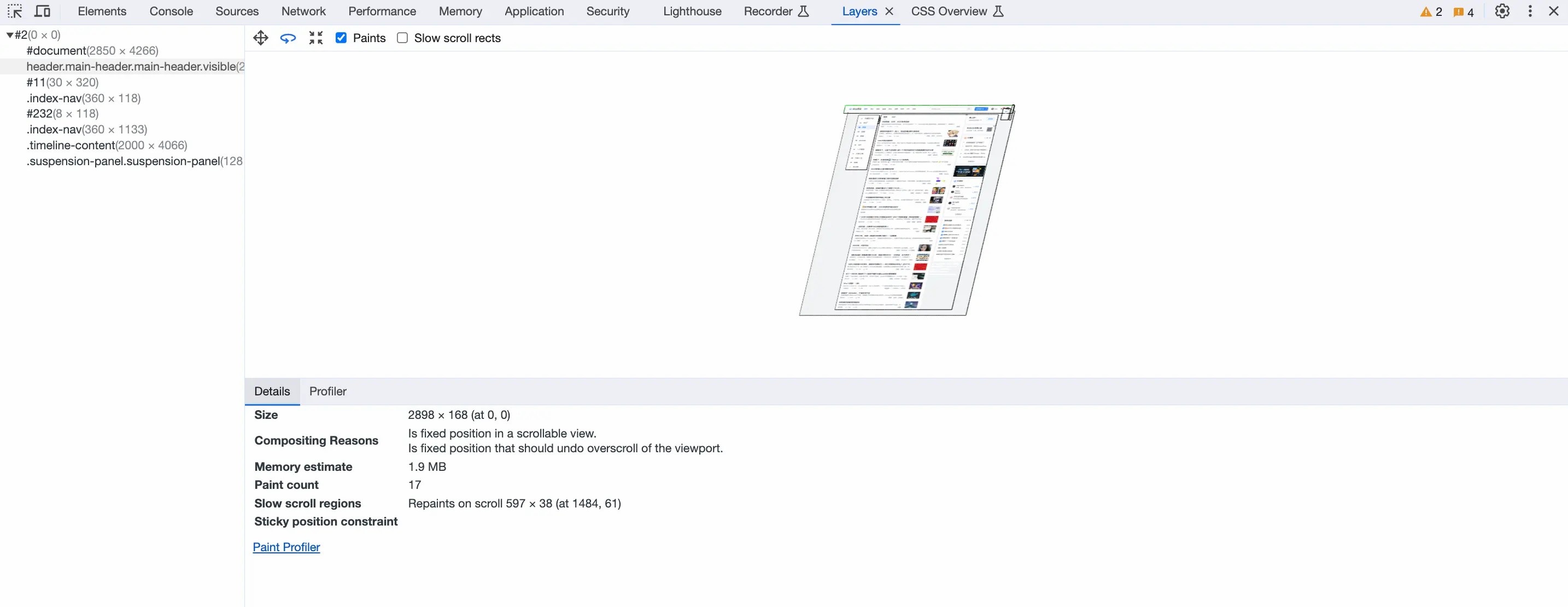

Chrome 开发者工具的 Layers 面板可以查看到页面分层的情况（以掘金首页为例）： image.png

# compositing 合成图层

当完成了分层树的构建后，渲染引擎准备绘制图层，它会把图层的绘制分成很多个绘制指令，然后把这些指令按顺序组成一个待绘制列表。绘制列表提交给渲染引擎的合成线程处理，形成合成位图，最终呈现在屏幕上。


# 三、渲染优化方案

# 1、优化渲染关键路径方案

通过优化渲染关键路径，可以优化页面渲染性能，减少页面白屏时间。

  • 优化 JS

    JavaScript 文件加载会阻塞 DOM 树的构建，可以给 <script> 标签添加异步属性 async，这样浏览器的 HTML 解析就不会被 js 文件阻塞。

  • 优化 CSS

    浏览器每次遇到 <link> 标签时，浏览器就需要向服务器发出请求获得 CSS 文件，然后才继续构建 DOM 树和 CSSOM 树，可以合并所有 CSS 成一个文件，减少 HTTP 请求，减少关键资源往返加载的时间，优化渲染速度。

# 2、其他优化方案

  • 加载部分 HTML
    浏览器先加载主要 HTML 初始化静态部分，动态变化的 HTML 内容通过 Ajax 请求加载。这样可以减少浏览器构建 DOM 树的工作量，让用户感觉页面加载速度很快。

  • 压缩
    对 HTML、CSS、JavaScript 这些文件去除冗余字符（例如不必要的注释、空格符和换行符等），再进行压缩，减小文件数据大小，加快浏览器解析文件编码。

  • 图片加载优化

    1. 小图标合并成雪碧图，进而减少 img 的 HTTP 请求次数；
    2. 图片加载较多时，采用懒加载的方案，用户滚动页面可视区时再加载渲染图片。

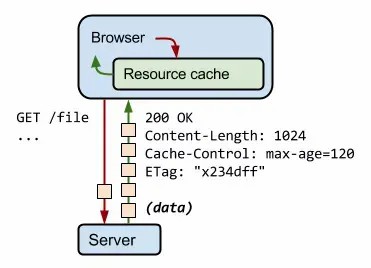

  • HTTP 缓存
    浏览器自带了 HTTP 缓存的功能，只需要确保每个服务器响应的头部都包含了以下的属性：

    1. ETag

      ETag 是一个传递验证令牌，它对资源的更新进行检查，如果资源未发生变化时不会传送任何数据。当浏览器发送一个请求时，会把 ETag 一起发送到服务器，服务器会根据当前资源核对令牌（ETag 通常是对内容进行 Hash 后得出的一个指纹），如果资源未发生变化，服务器将返回 304 Not Modified 响应，这时浏览器不必再次下载资源，而是继续复用缓存。

    2. Cache-Control

      Cache-Control 定义了缓存的策略，它规定在什么条件下可以缓存响应以及可以缓存多久。

      1. no-cache

      no-cache 表示必须先与服务器确认返回的响应是否发生了变化，然后才能使用该响应来满足后续对同一网址的请求（每次都会根据 ETag 对服务器发送请求来确认变化，如果未发生变化，浏览器不会下载资源）。no-store 直接禁止浏览器以及所有中间缓存存储任何版本的返回响应。简单的说，该策略会禁止任何缓存，每次发送请求时，都会完整地下载服务器的响应。

      1. public&private

      如果响应被标记为 public，则即使它有关联的 HTTP 身份验证，甚至响应状态代码通常无法缓存，浏览器也可以缓存响应。如果响应被标记为 private，那么这个响应通常只为单个用户缓存，因此不允许任何中间缓存（CDN）对其进行缓存，private 一般用在缓存用户私人信息页面。
      c、max-age： max-age 定义了从请求时间开始，缓存的最长时间，单位为秒。
