# 前言

最近在公司开发了一个可视化大屏,开发定制化大屏,大家可能都一个感受,开发大屏主要是两方面的工作:

  • 大屏之关键-前期的自适应适配
  • 根据 ui 稿绘制图表,调细节

而解决了适配问题后,后面就只是一个慢工出细活,耗时间的事情了。

# 适配方案分析

看了网上的各种方案,目前大家采用的大概有 3 种👇

方案实现方式优点缺点
vm vh1. 按照设计稿的尺寸,将 px 按比例计算转为 vwvh1. 可以动态计算图表的宽高,字体等,灵活性较高 2. 当屏幕比例跟 ui 稿不一致时,不会出现两边留白情况1. 每个图表都需要单独做字体、间距、位移的适配,比较麻烦
scale1. 通过 scale 属性,根据屏幕大小,对图表进行整体的等比缩放1. 代码量少,适配简单 2. 一次处理后不需要在各个图表中再去单独适配1. 因为是根据 ui 稿等比缩放,当大屏跟 ui 稿的比例不一样时,会出现周边留白情况 2. 当缩放比例过大时候,字体会有一点点模糊,就一点点 3. 当缩放比例过大时候,事件热区会偏移。
rem + vm vh1. 获得 rem 的基准值 2. 动态的计算 html根元素的font-size 3. 图表中通过 vm vh 动态计算字体、间距、位移等1. 布局的自适应代码量少,适配简单1. 因为是根据 ui 稿等比缩放,当大屏跟 ui 稿的比例不一样时,会出现周边留白情况 2. 图表需要单个做字体、间距、位移的适配

以上 3 种方案在实际应用中该怎么选择视具体情况而定,也有看到大家说自适应在地图的适配中会有一些兼容问题,我这边还没有实践过。

  • 如果想简单,客户能同意留白,选用 scale 即可
  • 如果需要兼容不同比例的大屏,并且想在不同比例中都有比较好的效果,图表占满屏幕,类似于移动端的响应式,可以采用 vm vh 的方案
  • 至于 rem,个人觉得就是 scale 和 vm vh 的综合,最终的效果跟 scale 差不多

接下来介绍下三种方案的具体实现,方案中的代码都以 vue2.0 和 vue-cli3 搭建的 vue 项目为例,因为是 demo,图表的一些细节就没有过多细致的调整了

# 方案一:vw vh

# 上效果

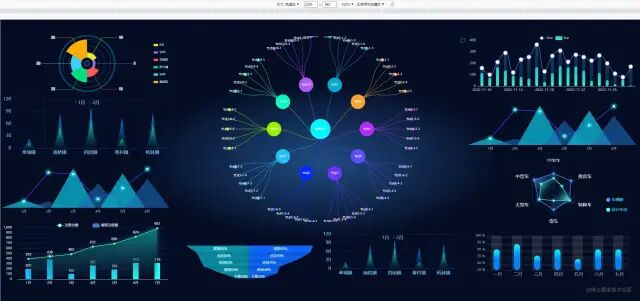

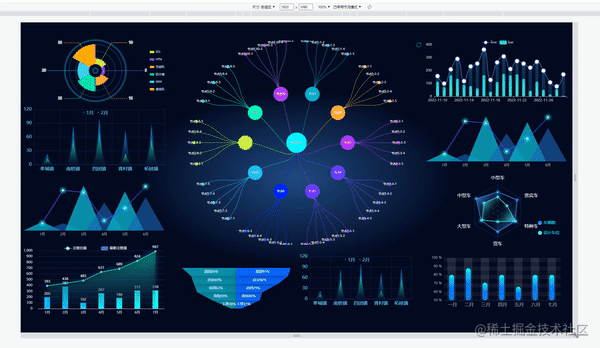

当屏幕的尺寸比例刚好是 16:9 时

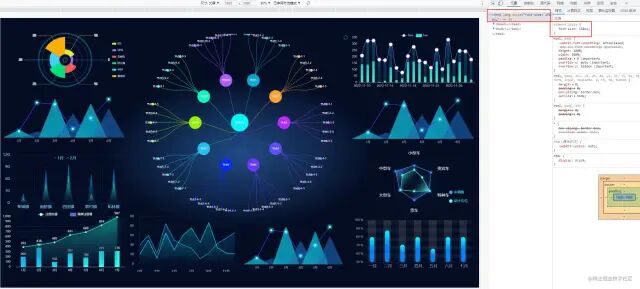

当屏幕的尺寸比例大于 16:9 时


当屏幕的尺寸比例小于 16:9 时


# 实现思路

按照设计稿的尺寸,将 px 按比例计算转为 vwvh ,转换公式如下

假设设计稿尺寸为 1920*1080(做之前一定问清楚 ui 设计稿的尺寸)
即:
网页宽度=1920px
网页高度=1080px
我们都知道
网页宽度=100vw
网页宽度=100vh
所以,在 1920px*1080px 的屏幕分辨率下
1920px = 100vw
1080px = 100vh
这样一来,以一个宽 300px200px 的 div 来说,其所占的宽高,以 vw 和 vh 为单位,计算方式如下:
vwDiv = (300px / 1920px ) * 100vw
vhDiv = (200px / 1080px ) * 100vh
所以,就在 1920*1080 的屏幕分辨率下,计算出了单个 div 的宽高
当屏幕放大或者缩小时,div 还是以 vw 和 vh 作为宽高的,就会自动适应不同分辨率的屏幕

# 话不多说,上代码

# css 方案 - sass

util.scss

// 使用 scss 的 math 函数,https://sass-lang.com/documentation/breaking-changes/slash-div
@use "sass:math";
// 默认设计稿的宽度
$designWidth: 1920;
// 默认设计稿的高度
$designHeight: 1080;
//px 转为 vw 的函数
@function vw($px) {
  @return math.div($px, $designWidth) * 100vw;
}
//px 转为 vh 的函数
@function vh($px) {
  @return math.div($px, $designHeight) * 100vh;
}

路径配置

只需在 vue.config.js 里配置一下 utils.scss 的路径,就可以全局使用了

vue.config.js

const path = require("path");
function resolve(dir) {
  return path.join(__dirname, dir);
}
module.exports = {
  publicPath: "",
  configureWebpack: {
    name: "app name",
    resolve: {
      alias: {
        "@": resolve("src"),
      },
    },
  },
  css: {
    // 全局配置 utils.scs,详细配置参考 vue-cli 官网
    loaderOptions: {
      sass: {
        prependData: `@import "@/styles/utils.scss";`,
      },
    },
  },
};

在 .vue 中使用

<template>
    <div class="box">
    </div>
</template>
<script>
export default{
    name: "Box",
}
</script>
<style lang="scss" scoped="scoped">
/*
 直接使用 vw 和 vh 函数,将像素值传进去,得到的就是具体的 vw vh 单位
 */
.box{
    width: vw(300);
    height: vh(100);
    font-size: vh(16);
    background-color: black;
    margin-left: vw(10);
    margin-top: vh(10);
    border: vh(2) solid red;
}
</style>

# css 方案 - less

utils.less

@charset "utf-8";
// 默认设计稿的宽度
@designWidth: 1920;
// 默认设计稿的高度
@designHeight: 1080;
.px2vw(@name, @px) {
  @{name}: (@px / @designWidth) * 100vw;
}
.px2vh(@name, @px) {
  @{name}: (@px / @designHeight) * 100vh;
}
.px2font(@px) {
  font-size: (@px / @designWidth) * 100vw;
}

路径配置

vue.config.js 里配置一下 utils.less

const path = require("path");
function resolve(dir) {
  return path.join(__dirname, dir);
}
module.exports = {
  publicPath: "",
  configureWebpack: {
    name: "app name",
    resolve: {
      alias: {
        "@": resolve("src"),
      },
    },
  },
  css: {
    // 全局配置 utils.scss
    loaderOptions: {
      less: {
        additionalData: `@import "@/styles/utils.less";`,
      },
    },
  },
};

在 .vue 文件中使用

<template>
    <div class="box">
    </div>
</template>
<script>
export default{
    name: "Box",
}
</script>
<style lang="less" scoped="scoped">
/*
 直接使用 vw 和 vh 函数,将像素值传进去,得到的就是具体的 vw vh 单位
 */
.box{
    .px2vw(width, 300);
    .px2vh(height, 100);
    .px2font(16);
    .px2vw(margin-left, 300);
    .px2vh(margin-top, 100);
    background-color: black;
}
</style>

# 定义 js 样式处理函数

// 定义设计稿的宽高
const designWidth = 1920;
const designHeight = 1080;
//px 转 vw
export const px2vw = (_px) => {
  return (_px * 100.0) / designWidth + 'vw';
};
export const px2vh = (_px) => {
  return (_px * 100.0) / designHeight + 'vh';
};
export const px2font = (_px) => {
  return (_px * 100.0) / designWidth + 'vw';
};

# 屏幕变化后,图表自动调整

这种使用方式有个弊端,就是屏幕尺寸发生变化后,需要手动刷新一下才能完成自适应调整

为了解决这个问题,你需要在各个图表中监听页面尺寸变化,重新调整图表,在 vue 项目中,也可以借助 element-resize-detector ,最好封装个 resize 的指令,在各图表中就只要使用该指令就可以了,毕竟作为程序员,能偷懒就偷懒

  1. 安装 element-resize-detector

npm install element-resize-detector --save

  1. 引入工具包在组件中使用或者在单独的 js 中使用

import resizeDetector from 'element-resize-detector'

  1. 封装 directive
// directive.js
import * as ECharts from "echarts";
import elementResizeDetectorMaker from "element-resize-detector";
import Vue from "vue";
const HANDLER = "_vue_resize_handler";
function bind(el, binding) {
  el[HANDLER] = binding.value
    ? binding.value
    : () => {
        let chart = ECharts.getInstanceByDom(el);
        if (!chart) {
          return;
        }
        chart.resize();
      };
  // 监听绑定的 div 大小变化,更新 echarts 大小
  elementResizeDetectorMaker().listenTo(el, el[HANDLER]);
}
function unbind(el) {
  // window.removeEventListener("resize", el[HANDLER]);
  elementResizeDetectorMaker().removeListener(el, el[HANDLER]);
  delete el[HANDLER];
}
// 自定义指令:v-chart-resize 示例:v-chart-resize="fn"
Vue.directive("chart-resize", { bind, unbind });
  1. main.js 中引入
import '@/directive/directive';
  1. html 代码
<template>
  <div class="linechart">
    <div ref="chart" v-chart-resize class="chart"></div>
  </div>
</template>

这里要注意的是,图表中如果需要 tab 切换动态更新图表数据,在更新数据时一定不要用 echarts 的 dispose 方法先将图表移除,再重新绘制,因为 resize 指令中挂载到的图表实例还是旧的,就监听不到新的 chart 元素的 resize 了,更新数据只需要用 chart 的 setOption 方法重新设置配置项即可。

# 图表字体、间距、位移等尺寸自适应

echarts 的字体大小只支持具体数值(像素),不能用百分比或者 vw 等尺寸,一般字体不会去做自适应,当宽高比跟 ui 稿比例出入太大时,会出现文字跟图表重叠的情况


这里我们就需要封装一个工具函数,来处理图表中文字自适应了👇

  • 默认情况下,这里以你的设计稿是 1920*1080 为例,即网页宽度是 1920px (做之前一定问清楚 ui 设计稿的尺寸)
  • 把这个函数写在一个单独的工具文件 dataUtil.js 里面,在需要的时候调用
  • 其原理是计算出当前屏幕宽度和默认设计宽度的比值,将原始的尺寸乘以该值
  • 另外,其它 echarts 的配置项,比如间距、定位、边距也可以用该函数
  1. 编写 dataUtil.js 工具函数
// Echarts 图表字体、间距自适应
export const fitChartSize = (size,defalteWidth = 1920) => {
  let clientWidth = window.innerWidth||document.documentElement.clientWidth||document.body.clientWidth;
  if (!clientWidth) return size;
  let scale = (clientWidth / defalteWidth);
  return Number((size*scale).toFixed(3));
}
  1. 将函数挂载到原型上
import {fitChartSize} from '@src/utils/dataUtil.js'
Vue.prototype.fitChartFont = fitChartSize;
  1. 这样你可以在 .vue 文件中直接使用 this.fitChartSize() 调用
<template>
  <div class="chartsdom" ref="chart" v-chart-resize></div>
</template>
<script>
export default {
  name: "dashboardChart",
  data() {
    return {
      option: null,
    };
  },
  mounted() {
    this.getEchart();
  },
  methods: {
    getEchart() {
      let myChart = this.$echarts.init(this.$refs.chart);
      const option = {
        backgroundColor: "transparent",
        tooltip: {
          trigger: "item",
          formatter: "{a} <br/>{b} : {c}%",
        },
        grid: {
          left: this.fitChartSize(10),
          right: this.fitChartSize(20),
          top: this.fitChartSize(20),
          bottom: this.fitChartSize(10),
          containLabel: true,
        },
        calculable: true,
        series: [
          {
            color: ["#0db1cdcc"],
            name: "计划投入",
            type: "funnel",
            width: "45%",
            height: "70%",
            x: "5%",
            minSize: "10%",
            funnelAlign: "right",
            center: ["50%", "50%"], // for pie
            data: [
              {
                value: 30,
                name: "下单30%",
              },
              {
                value: 55,
                name: "咨询55%",
              },
              {
                value: 65,
                name: "点击65%",
              },
              {
                value: 60,
                name: "访问62%",
              },
              {
                value: 80,
                name: "展现80%",
              },
            ].sort(function (a, b) {
              return a.value - b.value;
            }),
            roseType: true,
            label: {
              normal: {
                formatter: function () {},
                position: "inside",
              },
            },
            itemStyle: {
              normal: {
                borderWidth: 0,
                shadowBlur: this.fitChartSize(20),
                shadowOffsetX: 0,
                shadowOffsetY: this.fitChartSize(5),
                shadowColor: "rgba(0, 0, 0, 0.3)",
              },
            },
          },
          {
            color: ["#0C66FF"],
            name: "实际投入",
            type: "funnel",
            width: "45%",
            height: "70%",
            x: "50%",
            minSize: "10%",
            funnelAlign: "left",
            center: ["50%", "50%"], // for pie
            data: [
              {
                value: 35,
                name: "下单35%",
              },
              {
                value: 40,
                name: "咨询40%",
              },
              {
                value: 70,
                name: "访问70%",
              },
              {
                value: 90,
                name: "点击90%",
              },
              {
                value: 95,
                name: "展现95%",
              },
            ].sort(function (a, b) {
              return a.value - b.value;
            }),
            roseType: true,
            label: {
              normal: {
                position: "inside",
              },
            },
            itemStyle: {
              normal: {
                borderWidth: 0,
                shadowBlur: this.fitChartSize(20),
                shadowOffsetX: 0,
                shadowOffsetY: this.fitChartSize(5),
                shadowColor: "rgba(0, 0, 0, 0.3)",
              },
            },
          },
        ],
      };
      myChart.setOption(option, true);
    },
  },
  beforeDestroy() {},
};
</script>
<style lang="scss" scoped>
.chartsdom {
  width: 100%;
  height: 100%;
}
</style>

# 方案二:scale

通过 css 的 scale 属性,根据屏幕大小,对图表进行整体的等比缩放,从而达到自适应效果

# 上效果

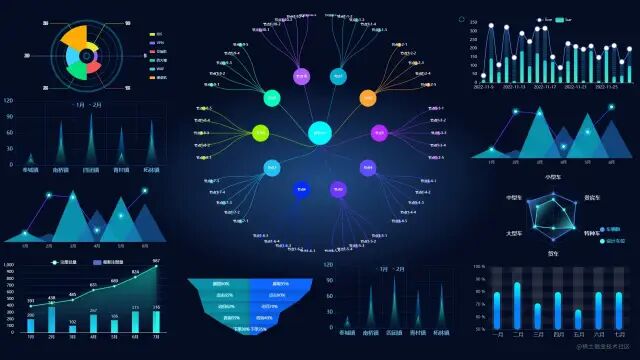

当屏幕的尺寸比例刚好是 16:9 时,页面能刚好全屏展示,内容占满显示器

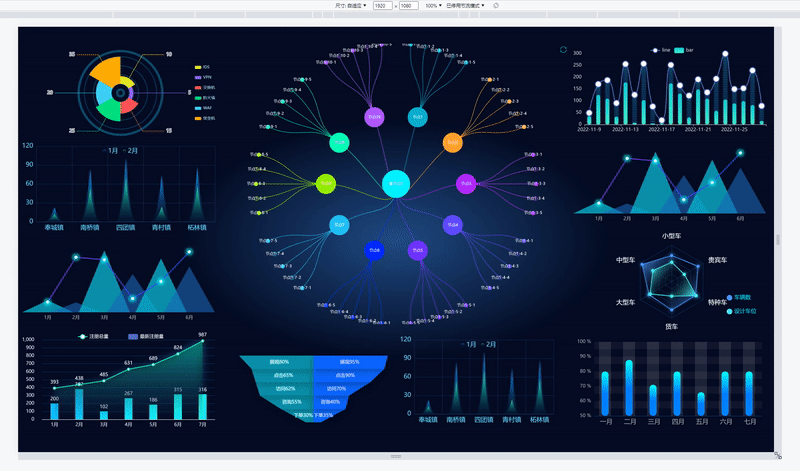

当屏幕的尺寸比例小于 16:9 时,页面上下留白,左右占满并上下居中,显示比例保持 16:9

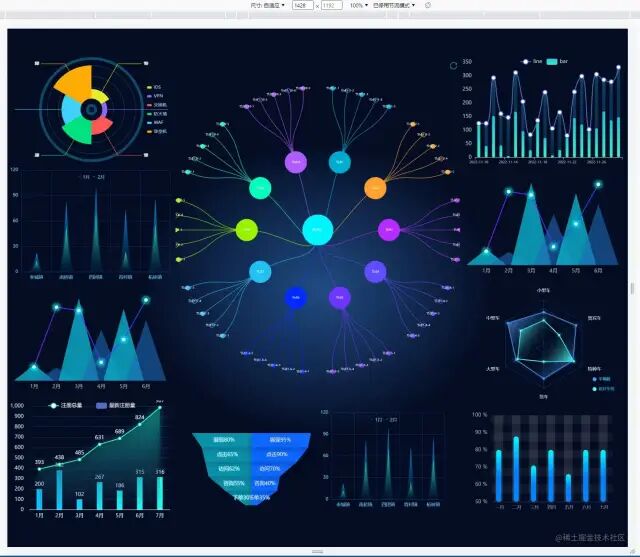

当屏幕尺寸比例大于 16:9 时,页面左右留白,上下占满并居中,显示比例保持 16:9


# 话不多说,上代码

html 部分

<div className="screen-wrapper">
    <div className="screen" id="screen">
    </div>
 </div>

js 部分

<script>
export default {
mounted() {
  // 初始化自适应  ---- 在刚显示的时候就开始适配一次
  handleScreenAuto();
  // 绑定自适应函数   --- 防止浏览器栏变化后不再适配
  window.onresize = () => handleScreenAuto();
},
deleted() {
  window.onresize = null;
},
methods: {
  // 数据大屏自适应函数
  handleScreenAuto() {
    const designDraftWidth = 1920; // 设计稿的宽度
    const designDraftHeight = 960; // 设计稿的高度
    // 根据屏幕的变化适配的比例
    const scale =
      document.documentElement.clientWidth /
        document.documentElement.clientHeight <
      designDraftWidth / designDraftHeight
        ? document.documentElement.clientWidth / designDraftWidth
        : document.documentElement.clientHeight / designDraftHeight;
    // 缩放比例
    document.querySelector(
      '#screen',
    ).style.transform = `scale(${scale}) translate(-50%, -50%)`;
  },
},
};
</script>

css 部分

/*
  除了设计稿的宽高是根据您自己的设计稿决定以外,其他复制粘贴就完事
*/
.screen-root {
    height: 100%;
    width: 100%;
    .screen {
        display: inline-block;
        width: 1920px;  // 设计稿的宽度
        height: 960px;  // 设计稿的高度
        transform-origin: 0 0;
        position: absolute;
        left: 50%;
        top: -50%;
    }
}

# 实现思路

如何缩放

屏幕宽高比 < 设计稿宽高比 ,我们需要缩放的比例是 屏幕宽度 / 设计稿宽度屏幕宽高比 > 设计稿宽高比 ,我们需要缩放的比例是 屏幕高度 / 设计稿高度

const scale = document.documentElement.clientWidth / document.documentElement.clientHeight < designDraftWidth / designDraftHeight ?
            (document.documentElement.clientWidth / designDraftWidth) :
            (document.documentElement.clientHeight / designDraftHeight);

如果我们拿到的设计稿宽高为: 1920 * 960 px ,而我们的屏幕大小是 1440 * 900 px,那么 1440/900 = 1.6,920/960 = 2

因为 1.6 < 2 (当前屏幕宽高比小于设计稿宽高比)

所以我们需要缩放的比例是:屏幕宽度除以设计稿宽度 = 1440/1920 = 0.75

如何居中

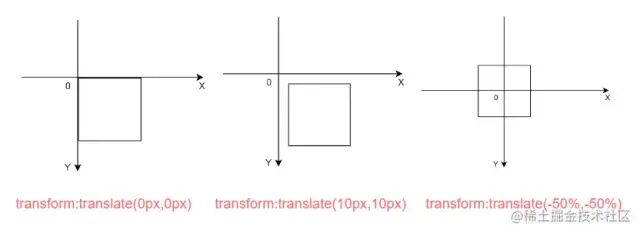

首先我们利用 transform:translate(-50%,-50%) ,将动画的基点设为左上角

transform-origin:设置动画的基点 (中心点),默认点是元素的中心点

语法

transform-origin: x-axis y-axis z-axis;

然后利用 transform:translate(-50%,-50%) ,将图表沿 x,y 轴移动 50%


接下来利用 绝对定位 将图表定位到中间位置

position: absolute;
left: 50%;
top: 50%;

# 偷懒方法 - 插件

v-scale-screen 是使用 css 属性 transform 实现缩放效果的一个大屏自适应组件,通过 scale 进行等比例计算,达到等比例缩放的效果,同时也支持铺满全屏,宽度等比,高度等比,等自适应方案,具体可查大屏自适应终极解决方案 [1]

# 方案三:rem + vw wh

# 上效果

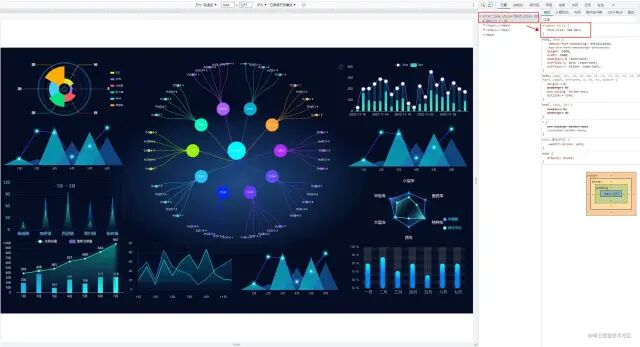

当屏幕的尺寸比例刚好是 16:9 时,页面能刚好全屏展示,内容占满显示器

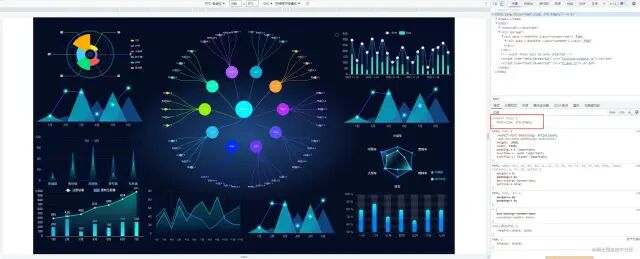

当屏幕的尺寸比例小于 16:9 时,页面上下留白,左右占满并上下居中,显示比例保持 16:9


当屏幕尺寸比例大于 16:9 时,页面左右留白,上下占满并居中,显示比例保持 16:9


# 实现思路

关于 rem

rem(font size of the root element) ,是 css3 中新增的一个大小单位,即相对于根元素 font-size 值的大小。

自适应思路

动态的计算出页面的 fontsize 从而改变 rem 的大小。

  1. 拿 1920 * 1080 的标准屏幕大小为例,将屏幕分为 10 份,先计算 rem 的基准值: 1920 / 10 = 192;

  2. 把所有元素的长、宽、位置、字体大小等原来的 px 单位全部转换成 rem;

  3. 网页加载后,用 js 去计算当前浏览器的宽度,并设置 html 的 font-size 为 ( 当前浏览器窗口宽度 / 10 ) 。

    这样的话 10rem 就刚好等于浏览器窗口的宽度,也就可以保证 100% 宽度,等比例缩放设计稿的页面了。


因此 rem + vm vh 方案要解决三件事

  1. 获得 rem 的基准值;
  2. 页面内写一段 js 代码,动态的计算 html根元素的font-size
  3. 屏幕变化后,图表自动调整和图表字体、间距、位移等的自适应。

# 实现方案

第一点:获得 rem 的基准值

  1. 首先安装 @njleonzhang/postcss-px-to-rem 这个包
npm i @njleonzhang/postcss-px-to-rem -D
  1. 在项目根目录新建 .postcssrc.js 配置文件
module.exports = {
  plugins: {
    autoprefixer: {},
    "@njleonzhang/postcss-px-to-rem": {
      unitToConvert: 'px', // (String) 要转换的单位,默认是 px。
      widthOfDesignLayout: 1920, // (Number) 设计布局的宽度。对于 pc 仪表盘,一般是 1920.
      unitPrecision: 3, // (Number) 允许 rem 单位增长到的十进制数字.
      selectorBlackList: ['.ignore', '.hairlines'], // (Array) 要忽略并保留为 px 的选择器.
      minPixelValue: 1, // (Number) 设置要替换的最小像素值.
      mediaQuery: false // (Boolean) 允许在媒体查询中转换 px.
    }
  }
}
  1. 配置完成后,页面内的 px 就会被转换成 rem 了

第二点:动态的计算 html根元素的font-size

  1. 在工具函数文件中新建一个 rem.js 文件,用于动态计算 font-size
(function init(screenRatioByDesign = 16 / 9) {
  let docEle = document.documentElement
  function setHtmlFontSize() {
    var screenRatio = docEle.clientWidth / docEle.clientHeight;
    var fontSize = (
      screenRatio > screenRatioByDesign
        ? (screenRatioByDesign / screenRatio)
        : 1
    ) * docEle.clientWidth / 10;
    docEle.style.fontSize = fontSize.toFixed(3) + "px";
    console.log(docEle.style.fontSize);
  }
  setHtmlFontSize()
  window.addEventListener('resize', setHtmlFontSize)
})()

\2. 在入口文件 main.js 中引入 rem.js 文件

import './utils/rem.js';

至此,页面就已经可以实现 16:9 自适应了。

第三点:屏幕变化,图表自适应

屏幕变化后,图表自动调整字体、间距、位移等,此处参考上面 vm vh 的实现方式即可,在此就不重复赘述了

# 参考资料

  • 推荐一个 echarts 的案列网站,需要什么直接图表直接在上面去找,可以省去很多查 echarts 配置的时间全网 echarts 案例资源大总结和 echarts 的高效使用技巧(细节版)[2]
  • scale 方案参考: 数据大屏最简单自适应方案,无需适配 rem 单位 [3]
  • vm vh 方案参考: Vue+Echarts 企业级大屏项目适配方案 [4]
  • rem 方案参考:数据大屏 rem 适配方案 [5]

# 参考资料

  • [1] 大屏自适应终极解决方案: https://juejin.cn/post/7075253747567296548[
  • 2] 全网 echarts 案例资源大总结和 echarts 的高效使用技巧(细节版): https://juejin.cn/post/7078834647005822983
  • [3] 数据大屏最简单自适应方案,无需适配 rem 单位: https://juejin.cn/post/7148733509744459790
  • [4] Vue+Echarts 企业级大屏项目适配方案: https://juejin.cn/post/7009081081760579591#heading-31
  • [5] 数据大屏 rem 适配方案: https://juejin.cn/post/7035930041498206216#heading-0
